Пенетрометр — це вимірювальний прилад, який визначає опір матеріалу проникненню стандартного індентора (голки, конуса чи циліндра) під фіксованим навантаженням і за певний час. Результат виражається в одиницях пенетрації, кілопаскалях, фунтах на квадратний дюйм або ньютонах на квадратний сантиметр і безпосередньо характеризує консистенцію, щільність чи несучу здатність досліджуваного середовища.

У сільському господарстві прилад виявляє ущільнені шари ґрунту, які обмежують розвиток коренів і знижують урожайність. У дорожньому будівництві та геотехніці він контролює якість ущільнення земляного полотна, а в лабораторіях нафтопродуктів і харчовій промисловості — м’якість бітуму, мазей чи плодів.

Сучасні моделі поєднують аналогові механізми з цифровою реєстрацією даних, GPS-прив’язкою та автоматичним розрахунком додаткових параметрів, що робить вимірювання швидшим і відтворюваним навіть у польових умовах 2026 року.

Науковий механізм: чому саме глибина занурення відображає властивості матеріалу

Принцип дії пенетрометра ґрунтується на статичному або динамічному вдавлюванні індентора відомої геометрії та маси. Під дією сили тяжіння або прикладеного зусилля робоче тіло проникає в зразок, а глибина занурення (або сила опору) фіксується через шкалу, манометр чи тензодатчик.

Для бітумів і пластичних смазок стандартна голка масою 100 г занурюється протягом 5 секунд при 25 °C; результат у десятых частках міліметра називається числом пенетрації. Для ґрунтів використовують конуси кутом 30° або 60° різного діаметра: менший (12,7 мм) — для щільних ґрунтів, більший (19,1 мм) — для пухких. Опір перераховується в питоме значення (кПа або psi), яке корелює з модулем пружності, кутом внутрішнього тертя та коефіцієнтом ущільнення.

Температура, вологість і швидкість занурення критично впливають на результат. У ґрунтах оптимальна вологість близька до польової ємності, бо сухий шар дає завищені показники, а перезволожений — занижені. Саме тому вимірювання проводять у період, коли ґрунт має природну вологість, а не відразу після сильного дощу чи посухи.

Від дерев’яної палиці до цифрових систем: коротка історія розвитку

Найдавніші якісні оцінки щільності ґрунту виконували пальцем, нігтем або загостреною палицею. У XIX столітті з’явилися перші механічні прилади з каліброваною пружиною. У 1846 році був створений класичний пенетрометр для напівтвердих речовин, який досі лежить в основі стандартів ASTM D5 та EN 1426.

У середині XX століття армійські інженери США розробили конусний пенетрометр для оцінки прохідності техніки. Пізніше з’явилися динамічні конусні пенетрометри (DCP) і статичні моделі з електронними датчиками. Сьогодні польові прилади фіксують профіль опору з кроком 2,5 см, зберігають сотні вимірювань і передають дані на смартфон або ПК.

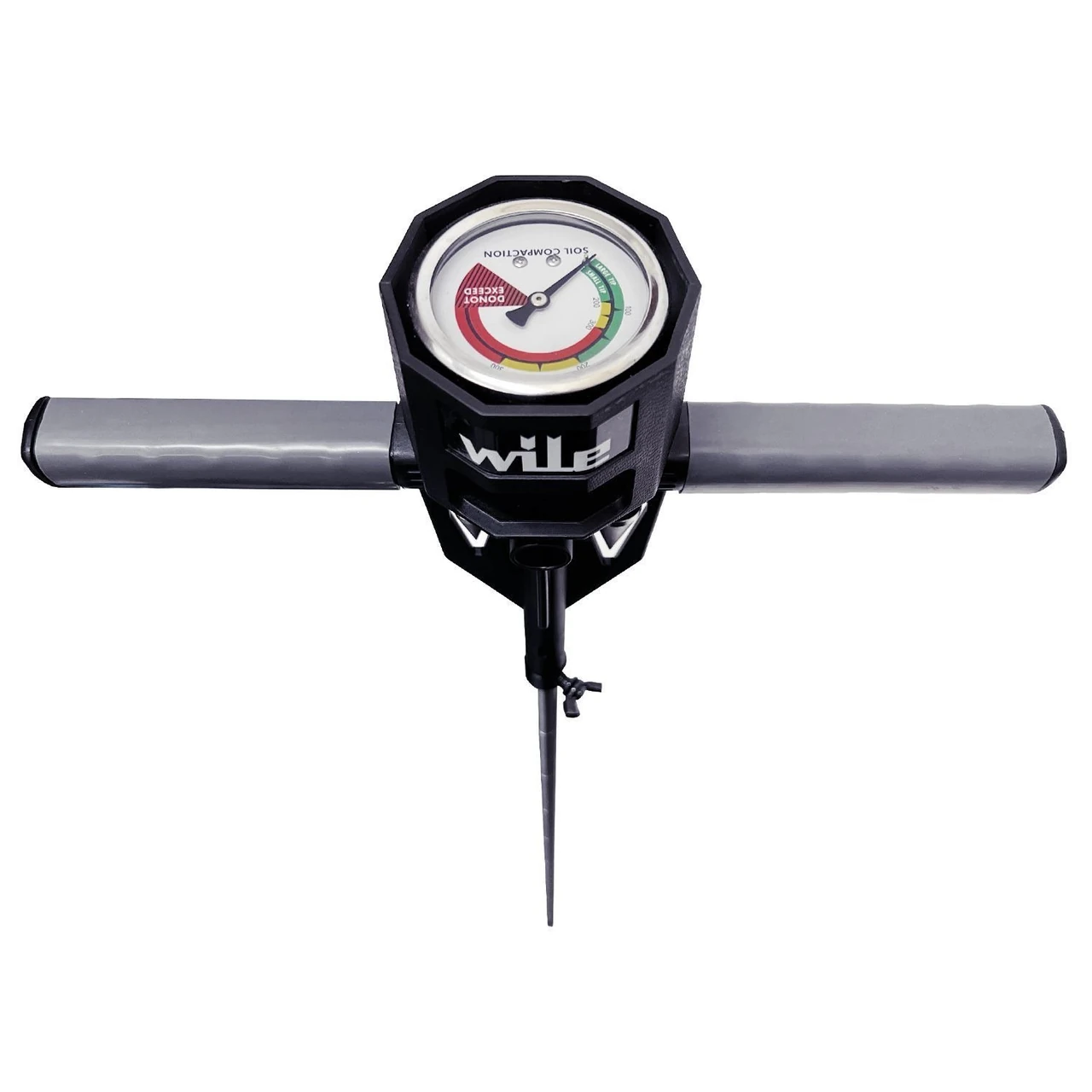

В Україні найбільшого поширення набули ручні моделі типу Wile Soil та цифрові ПСГ-МГ4, адаптовані до стандартів ASAE S313.3 і вітчизняних ГОСТ на випробування ґрунтів.

Порівняння основних типів пенетрометрів

Різні галузі потребують різних конструкцій. Нижче наведено порівняльну характеристику найпоширеніших варіантів.

Дані таблиці узагальнені за технічними характеристиками приладів, що відповідають стандартам ASAE, ГОСТ 33136 та EN 1426.

Цифрові моделі поступово витісняють аналогові в великих господарствах, бо дозволяють будувати карти ущільнення поля і планувати глибоке розпушування лише там, де воно дійсно потрібне.

Практичне застосування в сільському господарстві України з урахуванням сезонності

Найчастіше пенетрометр використовують для пошуку плужної підошви — ущільненого шару на глибині 20–40 см, який утворюється після багаторічної оранки на одну глибину. Якщо стрілка або показник переходить у червону зону (понад 300 psi або ≈21 кг/см²), коренева система більшості культур зупиняється.

Оптимальний період вимірювань — рання весна після відтавання ґрунту або осінь після збирання врожаю, коли вологість близька до природної. У посушливі літні місяці показники завищуються, а відразу після рясних дощів — занижуються. На чорноземах Лісостепу і Степу України критичні значення опору найчастіше фіксують на глибині 25–35 см.

За моїм досвідом використання цифрового пенетрометра протягом сезону на полях кукурудзи та соняшнику, карта ущільнення дозволила зменшити площу глибокого рихлення на 40 % і зберегти вологу в незатронутих ділянках.

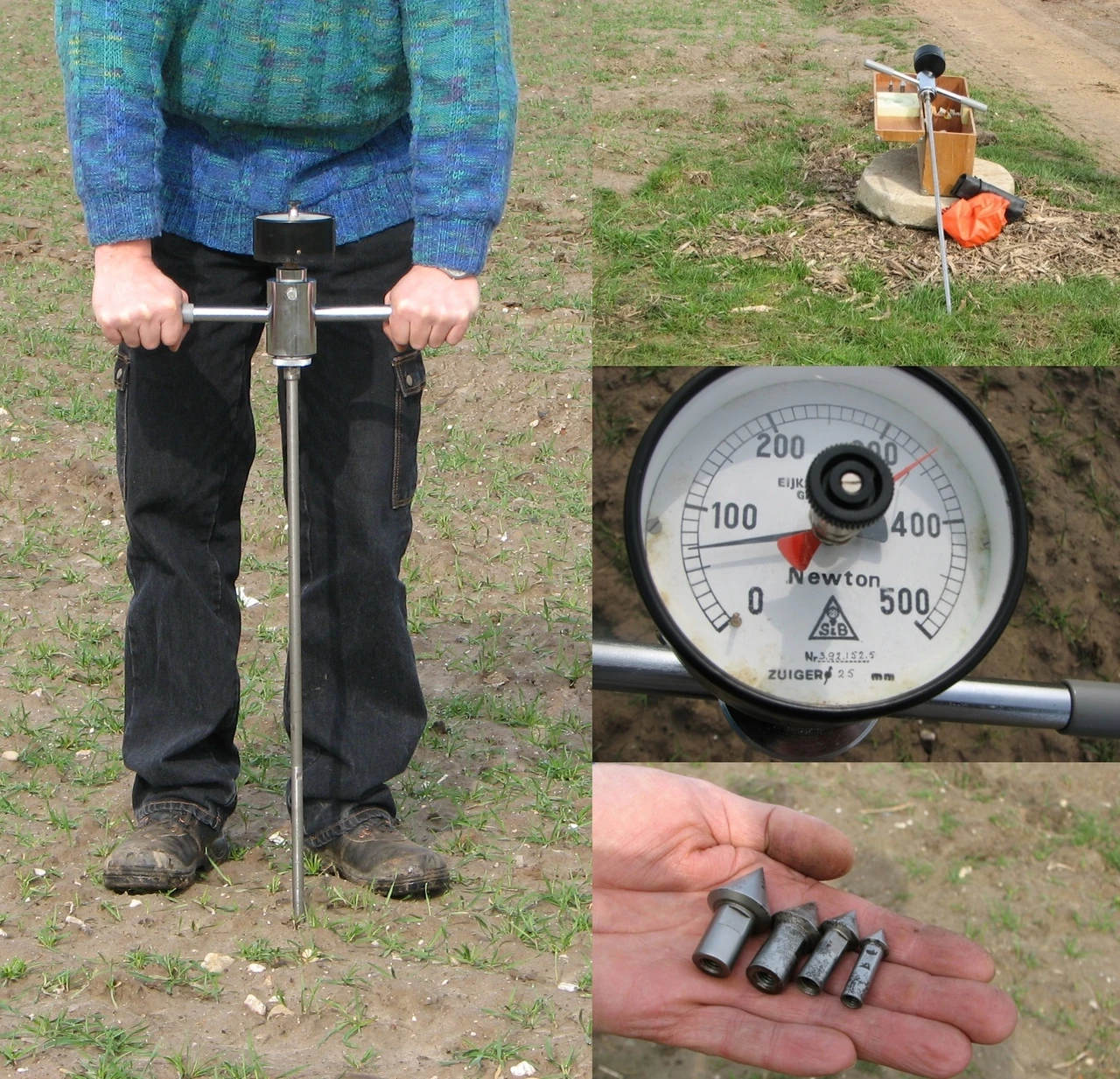

Покрокова методика для агронома:

1. Оберіть наконечник відповідно до типу ґрунту.
2. Встановіть прилад вертикально на очищену поверхню.
3. Рівномірно натискайте на рукоятку, фіксуючи показники кожні 5–7,5 см.
4. Запишіть глибину, на якій опір різко зростає, і товщину ущільненого шару.
5. Повторіть вимірювання в 10–15 точках на гектар для отримання середнього профілю.

У садівництві та на газонах ті самі прилади допомагають оцінити можливість проникнення коренів і потребу в аерації.

Міні-кейс з практики: як пенетрометр врятував урожай на важких суглинках

У нашій практиці ми стикалися з випадком, коли на полі площею 120 га після трьох років прямої сівби урожайність кукурудзи впала на 18 %. Візуально ґрунт виглядав нормально, але цифрові вимірювання показали суцільну плужну підошву на глибині 28–32 см з опором понад 350 psi. Після локального глибокого розпушування лише проблемних зон урожайність повернулася до попереднього рівня вже наступного сезону, а витрати на паливо зменшилися майже вдвічі порівняно з суцільною обробкою.

Цей приклад демонструє, що навіть один правильно проведений профіль вимірювань може змінити стратегію обробітку на кілька років.

Поширені помилки, яких варто уникати

• Вимірювання в абсолютно сухому або перезволоженому ґрунті. Результат втрачає кореляцію з реальною прохідністю коренів.
• Нахил приладу під час занурення. Навіть 10–15° спотворюють показники на 20–30 %.
• Використання одного наконечника для всіх типів ґрунтів. На легких ґрунтах малий конус дає завищені значення.
• Ігнорування каменів і коренів. Якщо наконечник вдарився об перешкоду, вимірювання потрібно повторити поруч.
• Відсутність повторюваності. Один замір на полі нічого не говорить — потрібно мінімум 8–12 точок.

Кожна з цих помилок перетворює точний інструмент на джерело хибних рішень щодо обробітку.

Чек-лист для отримання достовірних результатів

1. Перевірте калібрування приладу перед сезоном.
2. Оберіть правильний наконечник і закріпіть його надійно.
3. Очистіть поверхню від рослинних залишків.
4. Тримайте прилад строго вертикально.
5. Занурюйте з постійною швидкістю (приблизно 2–3 см/с).
6. Фіксуйте показники на кожній позначці глибини.
7. Повторіть вимір у радіусі 1–2 м, якщо результат виглядає аномальним.
8. Записуйте вологість ґрунту або принаймні погодні умови.
9. Зберігайте дані з прив’язкою до координат.
10. Після роботи очистіть і змастіть рухомі частини.

Цей список можна роздрукувати і тримати в кейсі з приладом.

Питання, які найчастіше ставлять користувачі

Який опір вважається критичним для більшості сільськогосподарських культур?

Значення понад 300 psi (приблизно 2,1 МПа) уже суттєво обмежує ріст коренів. Для чутливих культур (соя, овочі) критична межа нижча — близько 200–250 psi.

Чи можна використовувати один і той самий пенетрометр для ґрунту і бітуму?

Ні. Конструкції, індентори та стандарти різні. Бітумні прилади працюють у лабораторії з точною температурою, ґрунтові — у полі.

Наскільки точні дешеві китайські моделі порівняно з європейськими?

Для орієнтовної оцінки ущільнення вони підходять. Для наукових досліджень і офіційного контролю якості ущільнення потрібні прилади з повіркою та відповідністю ASAE або ГОСТ.

Як часто потрібно калібрувати цифровий пенетрометр?

Перед кожним сезоном і після сильних ударів або падінь. Багато моделей дозволяють перевірити нуль і чутливість за допомогою контрольних вантажів.

Чи замінює пенетрометр лабораторні визначення щільності?

Ні. Він дає швидку оцінку опору, але для точної щільності в сухому стані все одно потрібні кільця або інші методи.

Цифрові можливості 2026 року і коли варто звертатися до фахівця

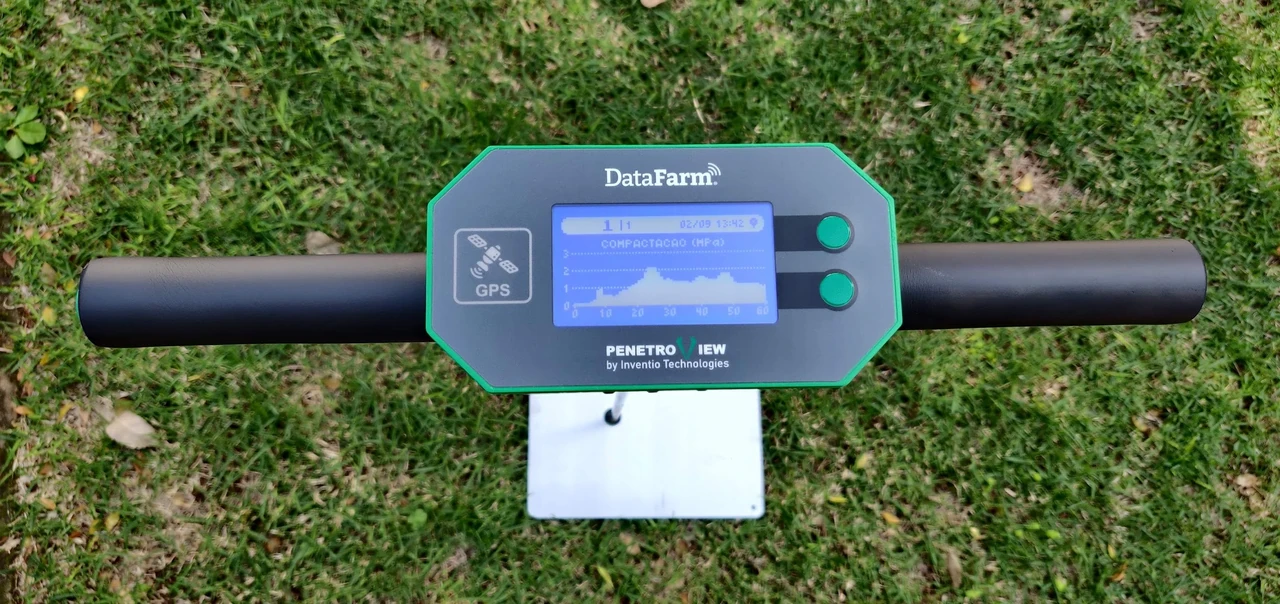

Сучасні прилади вже інтегруються з системами точного землеробства, будують карти в реальному часі та експортують дані у формати, сумісні з агрономічним ПЗ. Деякі моделі мають додатковий датчик вологості, що дозволяє коригувати показники опору.

Звернутися до спеціалізованої лабораторії або геотехнічної фірми варто, коли:

• потрібно офіційне укладання для будівництва;
• вимірювання проводяться на великих глибинах (понад 1–1,5 м);
• результати впливають на проєктування фундаментів чи дамб;
• потрібна комплексна оцінка з визначенням модуля деформації та кута внутрішнього тертя.

Для повсякденного моніторингу поля чи саду більшість агрономів і фермерів успішно справляються самостійно після короткого навчання.

Пенетрометр залишається одним із найпростіших і водночас найінформативніших інструментів для розуміння стану ґрунту та матеріалів. Правильне використання перетворює його з простого «щупа» на джерело рішень, які безпосередньо впливають на врожайність, довговічність доріг і якість продукції.
