Пенетрометр вимірює опір матеріалу проникненню стандартизованого наконечника — конуса чи голки — і перетворює це зусилля на кількісні показники щільності, твердості чи консистенції. У сільському господарстві він виявляє ущільнені шари, що обмежують ріст коренів, у дорожньому будівництві визначає пенетрацію бітуму за ДСТУ EN 1426, а в харчовій промисловості оцінює твердість плодів.
Прилад працює за єдиним фізичним принципом: контрольована сила, що діє на відомий переріз, дає значення в кПа, кг/см² або одиницях пенетрації. Сучасні моделі поєднують механіку з електронікою, GPS і цифровою реєстрацією, дозволяючи будувати профілі опору на глибині до кількох метрів.
Розуміння принципів роботи, типів і типових помилок дає змогу отримувати відтворювані дані без зайвих витрат на лабораторії.
Фізичний механізм: чому опір проникненню відображає стан матеріалу
Коли конус або голка входить у ґрунт, бітум чи фрукт, матеріал чинить опір, який складається з кількох компонентів. У ґрунті це сила тертя по бічній поверхні, опір зсуву в зоні перед наконечником і робота на ущільнення пор. У в’язко-пластичних речовинах, як бітум, домінує в’язкий опір, що залежить від температури і часу дії навантаження.
Стандартний конус для ґрунту має кут 30° і площу основи 1,3 або 3,2 см². Сила F, поділена на площу A, дає тиск у кПа. Саме цей показник корелює з опором коренів рослин: при значеннях понад 2000–3000 кПа ріст коренів майже зупиняється. Для бітуму використовують голку масою 100 г, яка протягом 5 с при 25 °C занурюється на певну глибину в одиницях 0,1 мм — це класична пенетрація за ДСТУ EN 1426 та ASTM D5.
Чим вища швидкість проникнення при постійній силі, тим менша щільність або в’язкість матеріалу. Ця залежність дозволяє будувати профілі опору по глибині без руйнування зразка.
У динамічних моделях наконечник забивають ударами молота фіксованої маси. Кількість ударів на 10 см занурення (N-значення) переводять у несучу здатність за емпіричними формулами. Статичні системи вдавлюють конус з постійною швидкістю 1–2 см/с, фіксуючи силу в реальному часі — це точніше, але вимагає більшої жорсткості рами.
Еволюція від простих зондів до цифрових систем
Перші спроби кількісно оцінити опір ґрунту з’явилися на початку XX століття у вигляді ручних стрижнів з позначками. У 1930-х роках у Нідерландах розробили конусний пенетрометр для м’яких ґрунтів — попередник сучасного CPT. У 1950-х прилад отримав електричні датчики, а в 1970-х — можливість фіксувати поровий тиск.

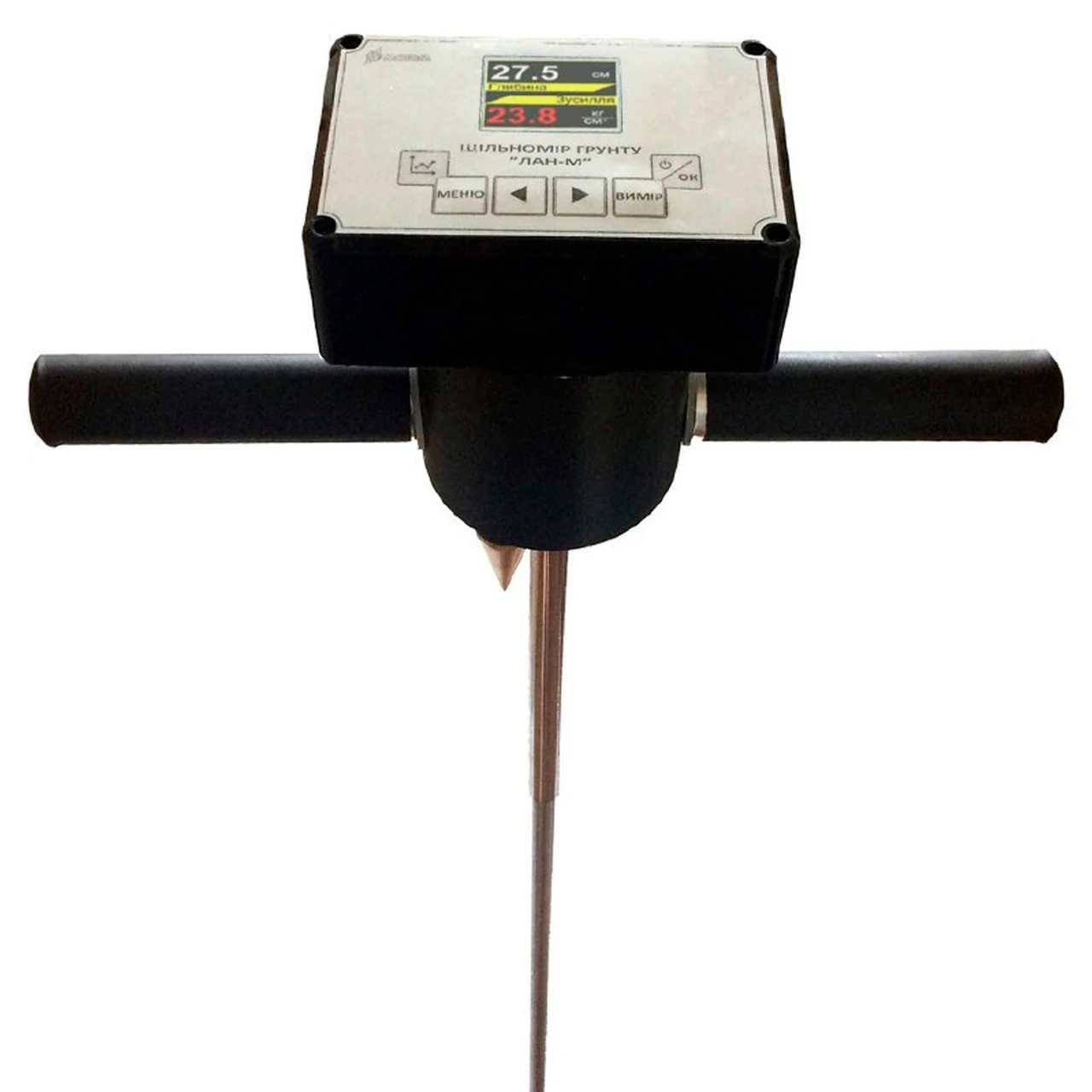

Сільськогосподарські моделі набули поширення після впровадження стандарту ASAE S313, який уніфікував кут конуса і шкалу. Сьогодні цифрові пенетрометри з GPS і Bluetooth дозволяють створювати карти ущільнення поля за один прохід. Лабораторні бітумні прилади автоматизували відлік часу і вимірювання глибини, зменшивши суб’єктивність оператора.
За моїм досвідом використання цифрового пенетрометра протягом сезону на різних ґрунтах Полісся, різниця між аналоговими і електронними показаннями рідко перевищує 5–7 % при правильному калібруванні, але зручність запису даних зростає в рази.

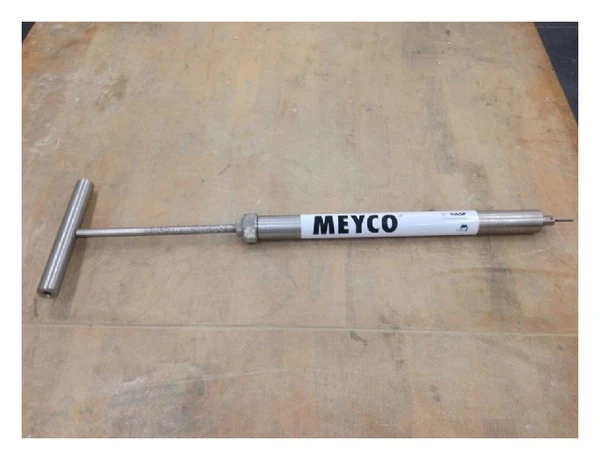

Типи пенетрометрів: порівняння за галузями застосування
Вибір моделі залежить від середовища, глибини і потрібної точності. Нижче наведено порівняльну таблицю основних класів.
| Тип | Наконечник | Діапазон вимірювань | Основне застосування | Переваги / обмеження |
|---|---|---|---|---|
| Ручний статичний (ґрунтовий) | Конус 30° | 0–5000 кПа | Сільське господарство, садівництво | Портативність / обмежена глибина до 1 м |
| Динамічний конусний (DCP) | Конус 60° або 30° | 0–50 ударів/10 см | Дорожнє будівництво, аеродроми | Швидкість / менша точність у неоднорідних шарах |
| Лабораторний бітумний | Стандартна голка | 0–300 × 0,1 мм | Контроль якості бітуму, мастил | Висока повторюваність / потребує термостата |
| Портативний для плодів | Плунжер 8–11 мм | 0–20 кгс | Харчова промисловість, зберігання | Швидка оцінка стиглості / руйнує зразок |
| Статичний CPT (важкий) | Конус 10–15 см² | До 50 МПа | Геотехніка, фундаменти | Безперервний профіль / висока вартість |
Дані таблиці узагальнені на основі стандартів ASAE S313, ДСТУ EN 1426 та практичних характеристик обладнання провідних виробників. Для м’яких ґрунтів обирають більший конус, для щільних — менший, щоб уникнути перевищення діапазону датчика.
Практичне використання: від підготовки до інтерпретації результатів

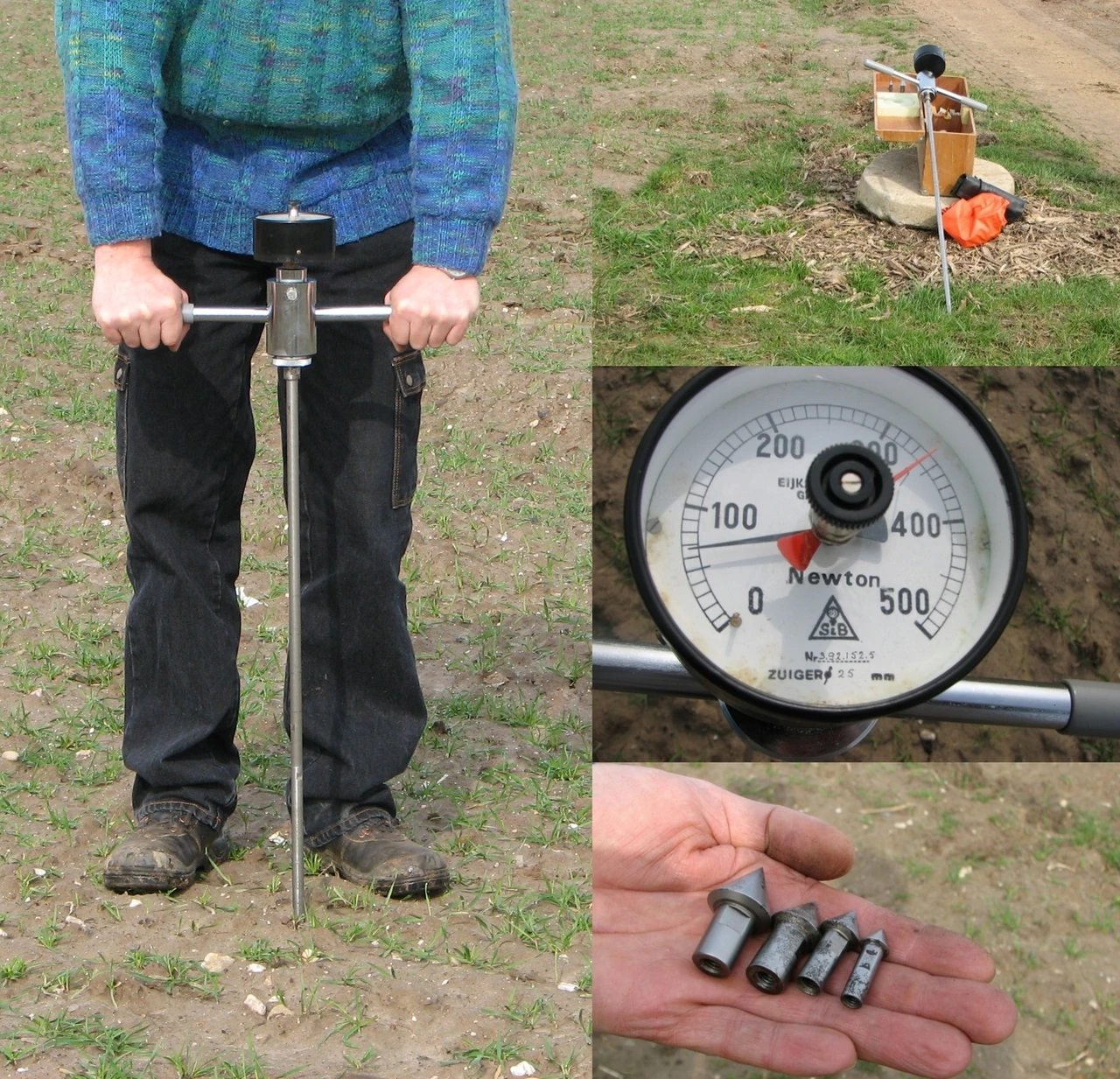

Для початківця ключове — стабільна швидкість вдавлювання. У ґрунтових моделях рухайте шток рівномірно зі швидкістю близько 2 см/с, знімаючи показання кожні 5–10 см. На глибині 15–25 см часто фіксують «плужну підошву» — різке зростання опору після багаторічної оранки на одну глибину.
Досвідчений користувач додатково враховує вологість. При вологості, близькій до межі пластичності, опір знижується, тому результати порівнюють лише в межах одного поля і однієї погоди. Цифрові прилади з GPS автоматично прив’язують точку до координат, що дозволяє будувати ізолінії ущільнення.
У бітумних випробуваннях зразок витримують 1,5–2 години при 25 ± 0,1 °C. Голку опускають так, щоб вона лише торкалася поверхні, після чого вмикають таймер на 5 с. Середнє з трьох визначень округлюють до цілого числа.
Поширені помилки, які спотворюють результати
- Вдавлювання під кутом замість вертикально — бічне тертя зростає, показання завищуються на 15–30 %.
- Ігнорування стану поверхні: дернина, каміння чи тріщини створюють локальні стрибки, які не відображають справжнього профілю.
- Використання одного наконечника для всіх ґрунтів: на щільних суглинках великий конус може не увійти, а на пісках малий дає занадто високі значення.
- Відсутність калібрування датчика тиску перед сезоном — електронні моделі зсувають нуль після ударів або перепадів температури.
- Порівняння показань, отриманих при різній вологості, без поправки — різниця може сягати 40 %.
Кожна з цих помилок легко усувається дисципліною вимірювань і веденням польового журналу.
Міні-кейс з практики: виявлення прихованого ущільнення
У нашій практиці ми стикалися з випадком, коли на полі після оранки врожайність кукурудзи падала на 18–22 % у середній частині ділянки. Візуально ґрунт виглядав однорідним. Пенетрометр показав шар опору понад 3500 кПа на глибині 28–35 см саме там, де раніше проходив важкий трактор під час збирання. Після глибокого розпушування на 40 см і повторних вимірювань опір знизився до 1200–1500 кПа, а врожайність вирівнялася. Без інструментальної діагностики причину шукали б у добривах чи гібридах.
Чек-лист самоперевірки перед вимірюванням
- Перевірити чистоту і гостроту наконечника — задирки збільшують тертя.
- Встановити нуль на шкалі або датчику на повітрі.
- Обрати наконечник відповідно до очікуваної щільності.
- Позначити точки вимірювань на схемі або в GPS.
- Зафіксувати температуру повітря і вологість ґрунту (хоча б органолептично).
- Провести мінімум три повторності в радіусі 1 м і усереднити.
- Записати глибину і показання в єдиному форматі.
Дотримання цього списку зменшує розкид результатів до рівня, прийнятного для прийняття агрономічних рішень.
Коли можна впоратися самому, а коли потрібен фахівець
Ручний пенетрометр цілком достатній для моніторингу власного поля, саду чи невеликої будівельної ділянки. Якщо ж мова йде про проектування фундаментів, сертифікацію дорожнього покриття або спірні випадки з підрядниками, результати повинні бути отримані акредитованою лабораторією з протоколом за ДСТУ. Важкі CPT-установки і автоматичні бітумні пенетрометри вимагають кваліфікованого оператора і регулярної метрологічної повірки.
Питання, які найчастіше виникають у користувачів
Яке значення опору вважається критичним для рослин?
Більшість культур відчутно гальмують ріст коренів уже при 2000 кПа, а при 3000 кПа і вище ріст майже припиняється. Для зернових критична зона часто лежить на 20–40 см.
Чи можна використовувати один прилад для ґрунту і бітуму?
Ні. Наконечники, діапазони і умови випробувань принципово різні. Спроби адаптувати ґрунтовий конус до бітуму дають некоректні результати.
Як часто потрібно калібрувати цифровий пенетрометр?
Перед кожним сезоном і після будь-яких ударів чи падінь. Деякі моделі дозволяють перевірити нуль і коефіцієнт за еталонним вантажем.
Чи впливає температура повітря на показання ґрунтового пенетрометра?
Опосередковано — через вологість і в’язкість води в порах. Прямий вплив на датчик тиску мінімальний у якісних моделях.
Який запас глибини потрібен для вимірювання «плужної підошви»?
Мінімум 45–50 см, щоб захопити зону під звичайною глибиною оранки і переконатися, що нижче опір знову знижується.
Пенетрометр залишається одним із найшвидших і найдешевших способів отримати об’єктивну картину механічних властивостей матеріалу. Правильне застосування перетворює його з простого вимірювача сили на інструмент прийняття рішень — від вибору глибини розпушування до контролю якості дорожнього покриття.
