Пенетрометр вимірює опір матеріалу проникненню стандартного конуса або голки під контрольованим навантаженням. У сільському господарстві та геотехніці він показує щільність ґрунту, наявність плужної підошви й придатність профілю для кореневої системи. У лабораторіях нафтопродуктів і дорожнього будівництва той самий принцип визначає консистенцію бітуму та мастил. Сучасні моделі з GPS і цифровим записом дозволяють будувати карти ущільнення полів і одразу планувати глибоке рихлення.

Опір проникнення, виражений у кПа або psi, стає об’єктивним критерієм, який замінює суб’єктивну оцінку «твердості» рукою. При правильному використанні прилад дає відтворювані дані навіть на різних ґрунтах і за різної вологості, якщо дотримуватися стандартів ASAE S313.3 або ГОСТ 34276-2017.

Механізм роботи: чому конус розкриває структуру ґрунту

Коли конус з кутом 30° або 60° вдавлюється в ґрунт із постійною швидкістю близько 30 мм/с, сила опору передається на динамометр або тензодатчик. Ця сила, поділена на площу основи конуса, утворює конусний індекс (Cone Index). Для м’яких ґрунтів застосовують конус діаметром 20,27 мм (площа 323 мм²), для щільніших — 12,83 мм (130 мм²). Ширша основа конуса порівняно зі стрижнем мінімізує тертя штока об стінки каналу.

Опір залежить від чотирьох основних факторів: гранулометричного складу, вологості, об’ємної щільності та структури агрегатів. Вологий ґрунт при полівій вологоємності дає нижчі показники, бо вода діє як змазка. Саме тому вимірювання проводять через 24 години після дощу або поливу, коли профіль перебуває в стані, близькому до польової вологоємності. У сухих умовах значення можуть зростати вдвічі й більше, що ускладнює порівняння.

У лабораторному варіанті для бітуму голка масою 100 г занурюється протягом 5 с при 25 °C. Глибина занурення в десятых частках міліметра стає числом пенетрації. Той самий фізичний принцип — контрольоване проникнення індентора — дозволяє порівнювати реологічні властивості зовсім різних матеріалів.

За моїм досвідом використання цього протягом місяця на чорноземах і сірих лісових ґрунтах, різниця між показниками на одній і тій самій ділянці при сухій і вологій погоді може сягати 40–60 %, тому стандартизація умов вимірювання критично важлива.

Від простої голки до цифрових систем з GPS

Перші спроби кількісно оцінити «твердість» ґрунту сягають XIV століття, коли застосовували загострені стрижні. У 1888 році H.C. Bowen створив машину для вимірювання пенетрації бітуму, яка стала прообразом сучасних лабораторних приладів. Для ґрунтів ключовий етап настав у 1930-х роках у Нідерландах: P. Barentsen розробив статичний конусний пенетрометр, який вдавлювали з постійною швидкістю. У 1950-х роках додали манжету тертя, і з’явився класичний CPT.

Американське військове інженерне бюро Waterways Experiment Station у 1940–50-х роках стандартизувало конусний індекс для оцінки прохідності техніки. Саме звідти походить сучасний стандарт ASAE S313.3 з кутом 30° і двома розмірами конусів. Паралельно в СРСР розвивали конус Бойченка для визначення меж пластичності глин (ГОСТ 34276-2017).

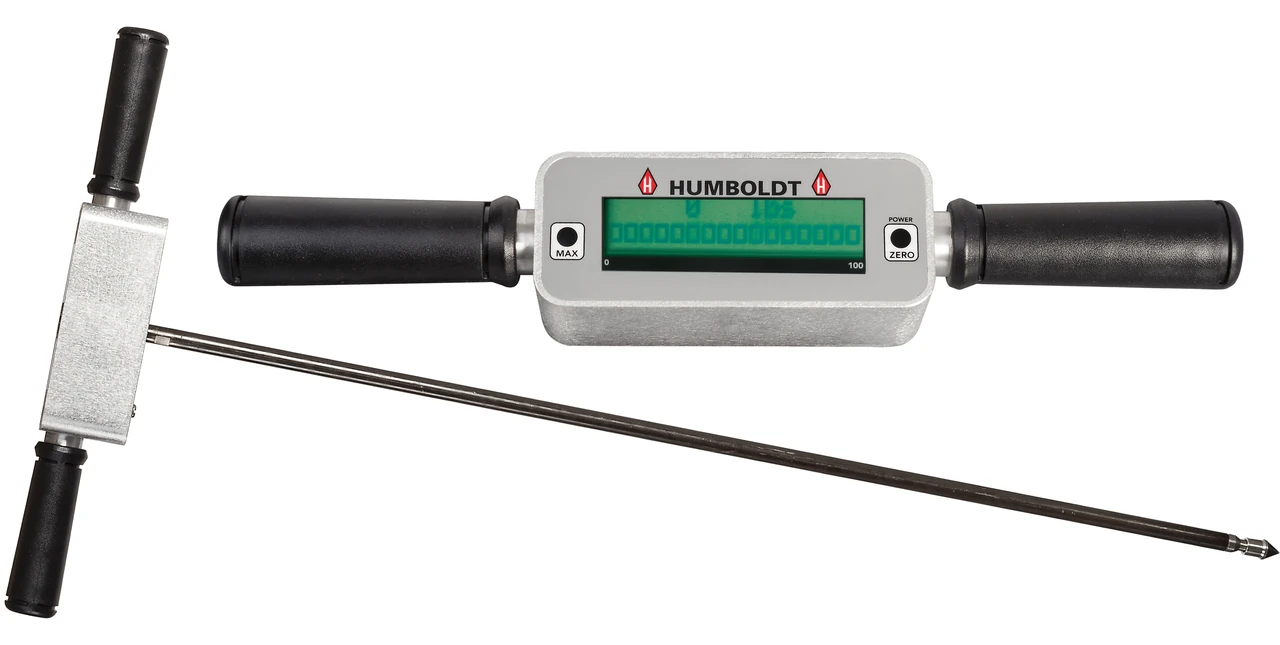

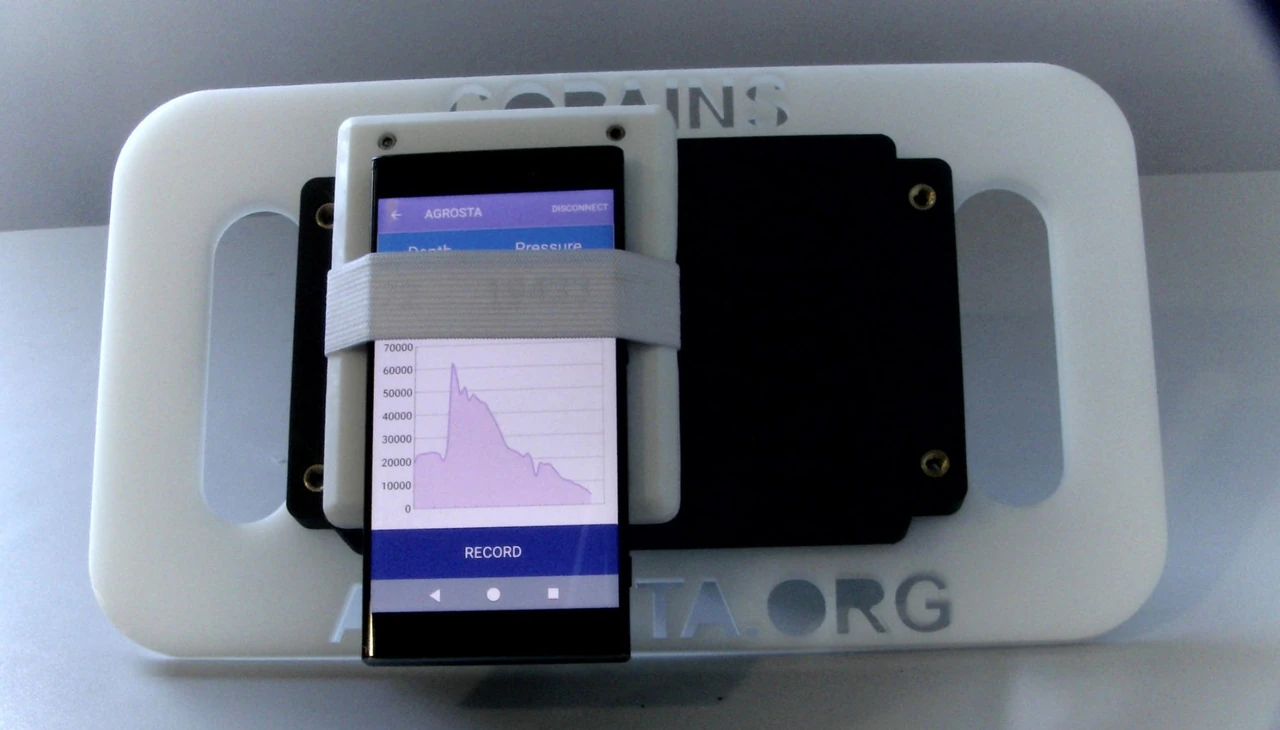

Сьогодні цифрові моделі записують профіль опору з кроком 1–2,5 см, зберігають координати GPS і передають дані через Bluetooth або GSM. Це дозволяє будувати карти ущільнення в реальному часі й інтегрувати їх у системи точного землеробства.

Типи пенетрометрів і їхні сильні сторони

Пенетрометри поділяють за призначенням, способом навантаження та рівнем автоматизації.

Дані таблиці узагальнюють стандарти ASAE, ISO 22476 і вітчизняні ГОСТ. Ручні моделі залишаються найдоступнішими для фермерів, тоді як CPT вимагає спеціальної техніки й кваліфікованого персоналу.

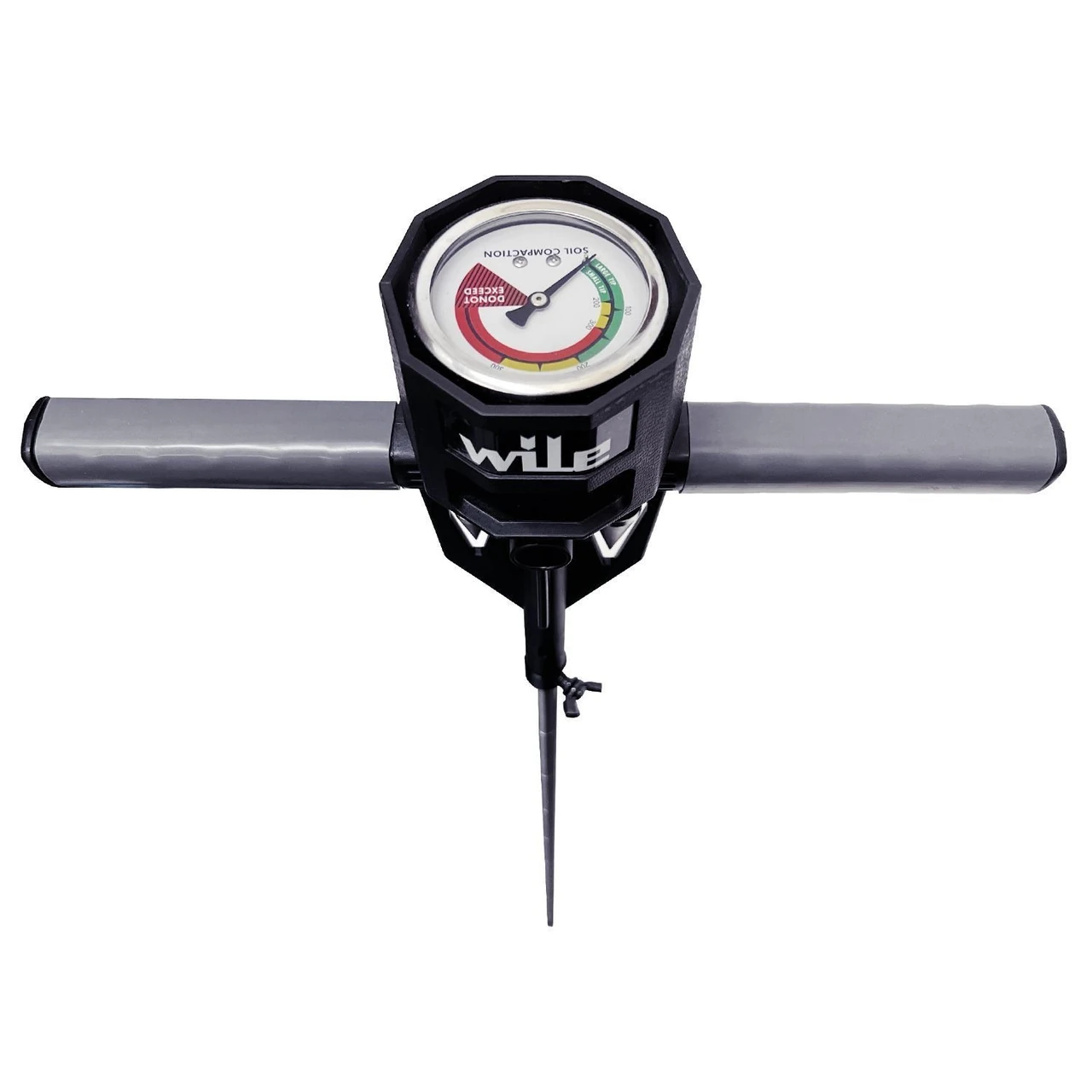

Цифрові прилади усувають помилку оператора в швидкості вдавлювання, яка в ручних моделях може досягати 20–30 %. При цьому аналогові прилади з колірною шкалою (зелений 0–200 psi, жовтий 200–300, червоний понад 300) дають миттєву візуальну оцінку без додаткових обчислень.

Практичне застосування: від поля до лабораторії

У сільському господарстві пенетрометр використовують для пошуку плужної підошви. Оператор вдавлює шток, фіксує глибину, на якій стрілка переходить у червону зону, і глибину, на якій опір знову падає. Різниця показує товщину ущільненого шару. На основі цих даних коригують глибину чизелювання або глибокого рихлення.

У нашій практиці ми стикалися з випадком, коли на полі після багаторічного застосування важкої техніки врожайність кукурудзи впала на 18 %. Картування пенетрометром виявило суцільну підошву на глибині 28–35 см. Після локального глибокого рихлення на 40 см і внесення органіки показники врожайності відновилися вже наступного сезону.

У будівництві ручний або статичний пенетрометр контролює ступінь ущільнення насипів і підготовку основи під дорожнє покриття. Для бітуму лабораторний пенетрометр визначає марку в’яжучого: чим вище число пенетрації, тим м’якший матеріал.

Для початківців достатньо ручної моделі з двома наконечниками й чіткою інструкцією. Досвідчені користувачі обирають цифрові системи, які дозволяють накладати дані на супутникові знімки й автоматично формувати карти зон обробки.

Поширені помилки та міфи

Багато користувачів припускаються однакових прорахунків, які зводять цінність вимірювань майже до нуля.

• Вимірювання в сухому ґрунті. Опір різко зростає, і результати не можна порівнювати з даними, отриманими при оптимальній вологості. Міф про те, що «сухий ґрунт показує справжню щільність», не має під собою підстав — стандарти вимагають вимірювань при польовій вологоємності.
• Нерівномірна швидкість вдавлювання. Ривки або надто повільне просування спотворюють показники. Рекомендована швидкість — близько 30 мм/с. Цифрові моделі з приводом частково вирішують проблему.
• Ігнорування типу конуса. Використання малого конуса на м’якому ґрунті або навпаки дає занижені чи завищені значення. Кожен наконечник має свою шкалу.
• Одиночні вимірювання. Один укол не характеризує поле. Для надійної карти потрібно мінімум 10–15 точок на 10 га з урахуванням рельєфу та історії обробітку.
• Міф про «універсальну норму 300 psi». Для більшості культур 2–3 МПа справді критичні, але на піщаних ґрунтах корені можуть проникати й при вищих значеннях завдяки природним тріщинам. Пороги слід коригувати під культуру й тип ґрунту.

Після таких помилок дані часто виглядають хаотичними, і аграрії втрачають довіру до методу. Правильна підготовка й дотримання протоколу повертають інструменту його справжню цінність.

Чек-лист для самоперевірки та відповіді на часті питання

Перед виходом у поле варто пройти короткий контроль:

1. Перевірити калібрування манометра або тензодатчика (не рідше одного разу на сезон).
2. Обрати правильний наконечник відповідно до очікуваної щільності.
3. Переконатися, що ґрунт у стані польової вологоємності.
4. Встановити вертикальне положення штока (рівень на рукоятці допомагає).
5. Фіксувати глибину з кроком 5–10 см і координати точки.
6. Після вимірювання очистити конус від налиплого ґрунту.
7. Зберегти сирі дані й побудувати профіль опору.

Чи можна вимірювати взимку? Ні. Промерзлий ґрунт дає завідомо завищені значення, а розморожений — нестабільні через надлишкову вологу.

Який мінімальний набір для фермера? Ручний пенетрометр з двома конусами, манометром і шкалою в psi або кПа. Вартість таких моделей зазвичай доступна навіть невеликим господарствам.

Чи потрібен GPS? Для полів площею понад 50 га — так. Без координат карта ущільнення втрачає практичний сенс.

Як часто проводити обстеження? Перед основним обробітком і після нього, а також раз на 2–3 роки на стабільних полях для моніторингу динаміки.

Чи замінює пенетрометр лабораторний аналіз щільності? Ні. Він дає швидку польову оцінку, але для точного визначення об’ємної маси потрібні керни й лабораторне зважування.

Коли варто звернутися до фахівця і що очікувати у 2026 році

Самостійно можна впоратися з діагностикою окремих полів і коригуванням глибини обробітку. Якщо ж потрібне повноцінне картування великих масивів, інтеграція з системами точного землеробства або геотехнічні висновки для будівництва, краще залучити спеціалізовану службу. Фахівці використовують CPT-установки, які дають не лише опір, а й тертя манжети та поровий тиск, що дозволяє класифікувати ґрунти за міжнародними системами.

Станом на 2026 рік ринок активно рухається в бік IoT-приладів із постійною швидкістю вдавлювання, хмарним зберіганням даних і автоматичним формуванням рекомендацій щодо обробітку. З’являються моделі з одночасним вимірюванням вологості та електропровідності, що зменшує вплив змінної вологості на інтерпретацію. Для бітумних пенетрометрів зростає частка повністю автоматичних систем з термостатуванням і комп’ютерним керуванням.

Пенетрометр залишається одним із найдоступніших і найінформативніших інструментів оцінки фізичного стану ґрунту. Правильне застосування перетворює його з простого «твердоміра» на основу для прийняття агротехнічних і інженерних рішень, які безпосередньо впливають на врожайність і довговічність споруд.
