<h1>Таблиця виливу форсунок: повний гід з розрахунками та діагностикою<!--h1>

Правильний підбір та перевірка таблиці виливу форсунок безпосередньо впливає на стабільність холостого ходу, рівномірність роботи циліндрів і витрату пального. Без точних даних про продуктивність кожної форсунки система впорскування працює в режимі постійної компенсації, що прискорює знос насоса високого тиску та каталізатора.

Сучасні дизельні та бензинові системи Common Rail вимагають не просто середнього значення виливу, а повного профілю — від мінімального до максимального тиску. Саме таблиця виливу дає цей профіль і дозволяє зрозуміти, чи можна ще «підтягнути» форсунки кодуванням, чи настав час заміни.

Нижче зібрано практичні методи зчитування таблиць, типові діапазони для популярних систем і алгоритми дій, коли показники виходять за межі допуску.

Таблиця виливу форсунок — це не один рядок із середнім значенням у мілілітрах за 1000 циклів. Це матриця, де для кожного режиму тиску (зазвичай 200, 400, 800, 1200, 1600 бар для Common Rail) фіксується об’єм пального, що пройшов через розпилювач за фіксовану кількість імпульсів. Додатково вказується час відкриття, час закриття та коефіцієнт нерівномірності між отворами.

Більшість сучасних стендів (Hartridge, Bosch EPS 815, Delphi Hartridge, Carbon Zapp) формують саме таку таблицю. Вона дозволяє побачити не лише середню продуктивність, а й поведінку форсунки на перехідних режимах — саме там найчастіше проявляється знос штока або засмічення отворів.

У бензинових системах GDI (пряме впорскування) таблиця виливу будується за тиском у паливній рампі 50–200 бар і тривалістю імпульсу від 0,5 до 5 мс. Тут критично важливий не стільки абсолютний об’єм, скільки лінійність характеристики: відхилення від прямої лінії більше 3–4 % уже дає помітну різницю в наповненні циліндрів.

Як зчитується таблиця виливу на сучасному обладнанні

Процес починається з ідентифікації форсунки за штрих-кодом або номером. Стенд автоматично підбирає відповідну тестову програму. Далі форсунка встановлюється в адаптер, підключається до високого тиску і електронного керування. Оператор задає кількість циклів (зазвичай 1000) і послідовність тисків.

Результат виводиться у вигляді таблиці з колонками: тиск (бар), об’єм виливу (мм³/цикл або мл/1000 циклів), час відкриття (мкс), час закриття (мкс), розкид між отворами (%). Для Common Rail додатково фіксується зворотний злив (return flow) — параметр, який часто ігнорують, але саме він показує стан гідравлічного клапана.

За моїм досвідом використання професійного стенда протягом останніх двох років, найчастіше помилки виникають на етапі прогріву. Якщо форсунка не вийшла на робочу температуру 40–50 °C, показники виливу можуть бути заниженими на 8–12 %. Тому сучасні програми обов’язково включають фазу стабілізації.

Типові діапазони виливу для популярних систем (актуально на 2026 рік)

Нижче наведено усереднені значення, зібрані з технічних бюлетенів Bosch, Delphi, Denso та Continental. Вони служать орієнтиром, а не жорсткою нормою — кожна конкретна форсунка має свій код корекції.

Дані усереднені за технічними специфікаціями виробників форсунок і результатами стендових випробувань 2024–2026 років. Для точного порівняння завжди використовуйте оригінальний код форсунки.

Зверніть увагу: для п’єзоелектричних форсунок допуск значно жорсткіший. Якщо розкид між циліндрами перевищує 2,5 %, блок керування вже не здатен повністю компенсувати різницю навіть за допомогою індивідуальних корекцій.

Покроковий алгоритм роботи з таблицею виливу на практиці

Перший крок — зняти коди корекції з блоку керування двигуном (IQA, C2I, IMA тощо). Ці коди вже містять інформацію про відхилення конкретної форсунки від середнього значення на заводі. Якщо форсунка пройшла ремонт, старий код стає неактуальним.

Другий крок — провести повний тест на стенді з побудовою таблиці. Порівняйте отримані значення з оригінальною специфікацією для даного номера. Особливу увагу звертайте на точки при низькому тиску (200–400 бар) — саме там найкраще видно знос направляючої штока.

Третій крок — оцінити зворотний злив. Для більшості Bosch CR норма становить 20–40 мл за 30 секунд при 1000 бар. Якщо злив перевищує 60–70 мл, гідравлічний клапан вже не тримає тиск і форсунка буде «лити» навіть при закритому соленоїді.

Четвертий крок — прийняти рішення: кодування, ремонт або заміна. Якщо відхилення по всіх точках таблиці не перевищує 8–10 % і зворотний злив у нормі — можна спробувати перекодувати. При більших відхиленнях або нерівномірності між отворами краще ремонтувати або міняти.

Поширені помилки при роботі з таблицею виливу

• Орієнтація лише на одне значення виливу. Багато майстерень перевіряють форсунку тільки на одному режимі (наприклад, 1000 бар). Це дає хибне відчуття, що все гаразд, тоді як на холостому ходу або в режимі pre-injection картина може бути зовсім іншою.
• Ігнорування температури тестової рідини. В’язкість пального сильно залежить від температури. Якщо стенд працює на холодній рідині, показники виливу будуть заниженими, і ви можете відбракувати справну форсунку.
• Використання неоригінальних адаптерів. Неправильна геометрія адаптера змінює гідравлічний опір і спотворює результати на 5–15 %.
• Відсутність прогріву форсунки. Холодна форсунка має інший час відкриття через зміну зазорів. Сучасні стенди вимагають мінімум 5–7 хвилин стабілізації.
• Порівняння з «середніми» таблицями з інтернету. Кожна модифікація двигуна має свої допуски. Те, що підходить для 2.0 TDI 140 к.с., може бути неприпустимим для 2.0 TDI 170 к.с.

Ці помилки призводять до повторних звернень клієнтів і зайвих витрат. Правильний підхід — завжди працювати з повною таблицею і заводськими специфікаціями.

Коли можна впоратися самому, а коли варто звернутися до фахівця

Якщо у вас є доступ до професійного стенда з актуальними програмними профілями і ви вмієте зчитувати коди корекції — більшість операцій можна виконати самостійно. Це стосується діагностики, промивання ультразвуком і повторного тестування після очищення.

Однак є ситуації, коли без спеціалізованого обладнання і досвіду не обійтися:

• Необхідність заміни розпилювача або штока з подальшим притиранням і калібруванням.
• Робота з п’єзоелектричними форсунками — там потрібне високоточне вимірювання часу спрацювання.
• Кодування нових або відремонтованих форсунок у блок керування, якщо потрібні спеціальні адаптери або дилерське програмне забезпечення.
• Випадки, коли після заміни форсунок з’являються коди помилок по нерівномірності роботи циліндрів, а таблиця виливу при цьому в нормі — проблема може бути в паливному насосі або датчиках.

У нашій практиці ми стикалися з випадком, коли клієнт самостійно «підігнав» коди корекції за середніми значеннями з інтернету. Через три тижні з’явився стук на холодну і підвищена витрата. Повна діагностика показала, що одна форсунка мала нормальний вилив на високому тиску, але майже не працювала на 300 бар. Після правильного тестування і заміни проблема зникла.

Діагностика проблем через таблицю виливу: тривожні сигнали

Якщо таблиця показує, що на низькому тиску вилив значно нижчий за норму, а на високому — в межах допуску, найімовірніше зношена направляюча штока. Паливо просочується повз, і на малих тисках форсунка «не доливає».

Зворотна картина — підвищений вилив на всіх режимах — зазвичай означає знос сідла клапана або збільшений зазор у розпилювачі. Така форсунка буде лити паливо навіть після закриття, що призводить до чорного диму і розбавлення масла.

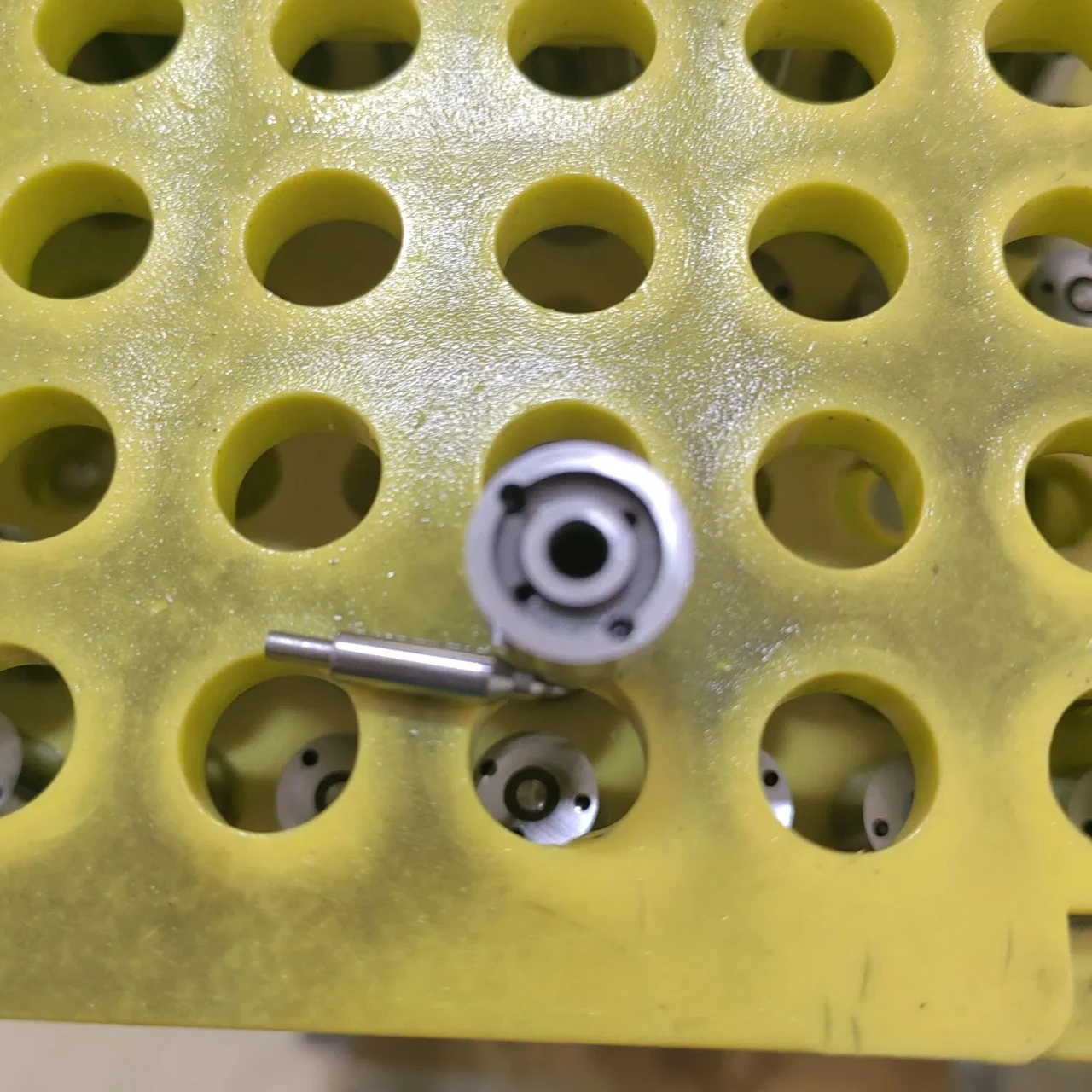

Різкий стрибок виливу при певному тиску часто вказує на засмічення одного з отворів розпилювача. У такому випадку ультразвукова промивка іноді допомагає, але якщо після неї розкид між отворами залишається вище 5–6 %, розпилювач підлягає заміні.

Для бензинових GDI додатковим сигналом є нелінійність характеристики. Якщо графік виливу відхиляється від прямої більше ніж на 4 %, інжектор уже не забезпечує точне дозування на перехідних режимах.

Порівняння підходів: кодування, ремонт чи заміна

Кодування (прописування нових кодів корекції) — найдешевший варіант. Воно працює, коли відхилення по таблиці не перевищує 8–10 % і механічний стан форсунки хороший. Блок керування просто «звикає» до нових параметрів.

Ремонт із заміною розпилювача і штока дає результат, близький до нової форсунки, якщо виконаний на якісному обладнанні. Після ремонту обов’язково будується нова таблиця виливу і формується новий код. Вартість зазвичай становить 40–60 % від ціни нової деталі.

Заміна на нову або відновлену оригінальну форсунку — найнадійніший, але і найдорожчий шлях. Сучасні оригінальні форсунки вже мають індивідуальний код, який просто прописується в блок. Економія на неоригінальних комплектах часто обертається проблемами через 20–40 тис. км.

Вибір залежить від пробігу автомобіля, бюджету і результатів таблиці виливу. Якщо три форсунки з чотирьох у нормі, а одна сильно випадає — розумніше відремонтувати або замінити лише проблемну, а не весь комплект.

Чек-лист перед прийняттям рішення про долю форсунок

1. Зняти поточні коди корекції з блоку керування.
2. Провести повний тест із побудовою таблиці виливу на всіх робочих тисках.
3. Перевірити зворотний злив і час відкриття/закриття.
4. Порівняти отримані значення з заводською специфікацією саме для вашого номера форсунки.
5. Оцінити розкид між отворами розпилювача.
6. Прийняти рішення: кодування / ремонт / заміна.
7. Після будь-якого втручання — повторний тест і прописування нових кодів.
8. Контрольний заїзд з перевіркою параметрів адаптації через діагностичний сканер.

Цей список допомагає не пропустити критичні моменти і уникнути ситуації, коли форсунки «пройшли» стенд, але машина все одно працює нерівно.

Питання, які найчастіше ставлять власники і майстри

Чи можна орієнтуватися на таблицю виливу з інтернету?
Ні. Кожна модифікація двигуна і навіть рік випуску можуть мати різні допуски. Використовуйте тільки дані виробника для конкретного номера форсунки.

Наскільки точним має бути стенд?
Для Common Rail бажано мати обладнання з похибкою вимірювання об’єму не більше ±1 %. Бюджетні стенди з похибкою 3–5 % підходять лише для грубої відбраковки.

Чи впливає якість пального на результати таблиці?
Так. Якщо в системі було низькоякісне пальне з високим вмістом сірки або води, форсунки можуть мати тимчасово завищений зворотний злив. Після промивки і кількох годин роботи на хорошому паливі показники часто нормалізуються.

Скільки разів можна ремонтувати одну форсунку?
При якісному ремонті з заміною розпилювача і штока — один-два рази. Подальші ремонти економічно недоцільні через накопичений знос корпусу.

Чи потрібно міняти всі форсунки комплектом?
Не обов’язково. Якщо таблиця виливу показує, що три форсунки в допуску, а одна випадає — можна замінити лише проблемну. Головне — після цього правильно прописати коди і перевірити адаптації.

Правильна робота з таблицею виливу форсунок дозволяє уникнути зайвих витрат і продовжити ресурс паливної системи на десятки тисяч кілометрів. Головне — не спрощувати діагностику до одного числа і завжди працювати з повною характеристикою на всіх режимах тиску.
